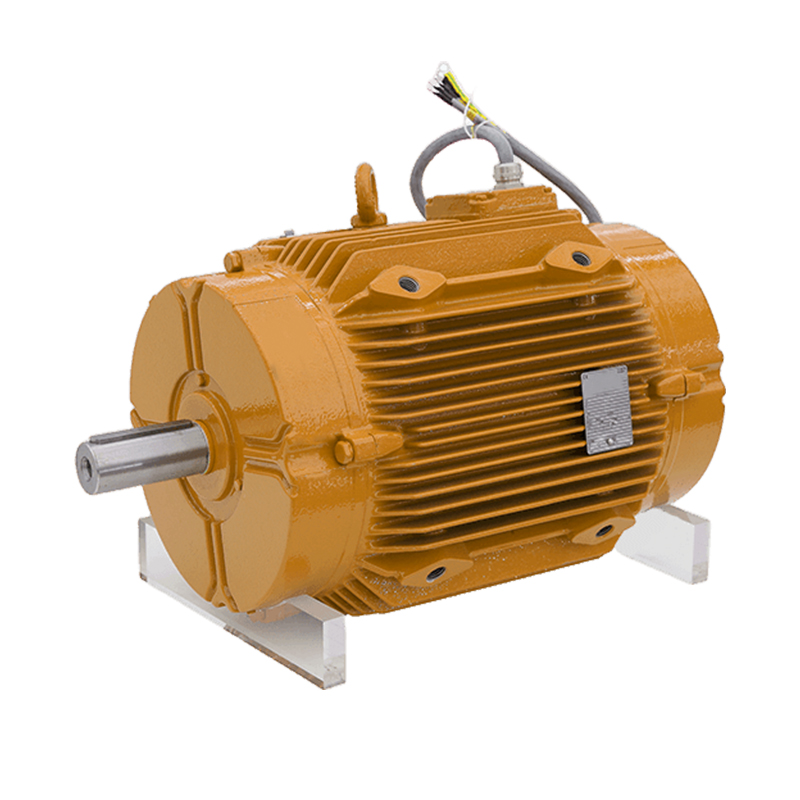

Paano nagsisiguro ang mga flameproof na electric motor sa kaligtasan sa mapaminsalang atmospera?

Disenyo na Protektado Laban sa Pagsabog at Mekanismo ng Pagpigil sa Loob na Pagsabog

Ang mga electric motor na idinisenyo para sa mga aplikasyong flameproof ay gumagana sa pamamagitan ng paglalagay ng pagsabog sa loob ng kanilang mga kahon, na kayang tumanggap ng presyon na higit sa 348 kPa ayon sa datos mula sa Grand View Research noong nakaraang taon. Karaniwang ginagawa ang mga casing ng motor na ito mula sa matibay na cast iron o malakas na aluminum alloy. Ang mga materyales na ito ay tumutulong upang sumorb ang puwersa ng pagsabog nang hindi nabubuwal. Pinapansin din ng mga tagagawa ang mga bahagi tulad ng bearings at shafts, na tumpak na hinuhulma upang hindi makagawa ng mga spark habang gumagana. Isa pang mahalagang katangian ay ang masiglang pagkakapatong ng mga bahagi sa loob ng housing ng motor. Ang disenyo na ito ay nagpapanatili na anumang mainit na gas na maaring makalabas ay hindi umabot sa temperatura na sapat para mag-trigger ng pagsabog sa anumang flammable na sangkap na naroroon sa paligid ng motor sa mga industrial na lugar.

Paano Iniiwasan ng Flamepath Seals ang Pagsindak sa Panlabas na Mapaminsalang Atmospera

Ginagamit ng flamepath seals ang mga serrated joint at mga gasket na antikalawang upang bumuo ng mga labyrinthine pathway sa pagitan ng mga bahagi ng motor. Ang mga pinalawig na channel na ito:

• Pataasin ang ibabaw na nagpapalamig ng init ng 40–60% kumpara sa patag na mga selyo
• Limitahan ang tagal ng pagkalat ng apoy sa mas mababa sa 1 milisegundo sa pamamagitan ng kontroladong pagbaba ng presyon
• Kayang makatiis sa temperatura hanggang 450°C sa mga kapaligiran mayaman sa hydrogen

Sa pamamagitan ng pagpapahaba ng landas at pagpapahusay ng paglamig, pinipigilan ng mga landas ng apoy ang pagsindak sa labas kahit na maganap ang pagsabog sa loob.

Matibay na Katawan at Pamantayan na Ex d: Pagtitiis sa Presyon at Pagpigil sa Apoy

Upang sumunod sa pamantayan ng IEC 60079-1 Ex d, dapat matiis ng mga katawan ng motor ang 1.5 beses ang pinakamataas na inaasahang presyon ng pagsabog sa loob ng limang siklo nang hindi nabuburst. Tinutumbok ng mga nangungunang tagagawa ang kinakailangang ito sa pamamagitan ng mapalakas na disenyo:

Nagagarantiya ito ng maaasahang pagganap sa ilalim ng matitinding kondisyon na karaniwan sa mapanganib na lokasyon.

Pamamahala sa Init at Pag-alis ng Init sa Mga Nakapaloob na Lalagyan na Hindi Nasusunog

Mahalaga ang pamamahala ng init para sa mga flameproof motor dahil karamihan ay gumagana sa loob ng saradong espasyo kung saan mabilis na tumataas ang temperatura. Ang karamihan sa mga modernong disenyo ay may mataas na kahusayan na mga sirang pang-paglamig kasama ang mga espesyal na kanal ng coolant na nakakatulong upang mapanatili ang temperatura ng ibabaw na mga 80% na mas mababa sa antas na magpapasindi sa karamihan sa mga masisindang gas. Ang mga bagong teknolohikal na pag-unlad ay nagdulot din ng isang napaka-interesting na bagay. Ilan sa mga tagagawa ay nagtatanim na ng phase change materials (PCM) sa loob ng katawan ng motor. Ang mga PCM na ito ay kayang sumipsip ng humigit-kumulang 150 hanggang 220 kilojoules bawat kubikong metro kapag mataas ang demand sa load. Ang praktikal na epekto nito ay pagbawas ng temperatura sa loob ng kahon ng motor mula 12 hanggang halos 18 degree Celsius habang ang motor ay gumagana nang matagal. Hindi nakapagtataka kung bakit ang mga pasilidad sa industriya ay patuloy na adopt ng mga bagong solusyong ito para sa kanilang kagamitan sa mga panganib na lugar.

Mga Pandaigdigang Pamantayan at Sertipikasyon para sa Kaligtasan ng Flameproof na Mga Motor na Elektriko

Pagsunod sa ATEX at IECEx: Pandaigdigang Sertipikasyon para sa Mga Panganib na Lugar

Para sa mga motor na gumagana sa mga potensyal na mapaminsalang kapaligiran, hindi pwedeng balewalain ang pagsunod sa parehong ATEX (EU Directive 2014/34/EU) at IECEx na pamantayan. Ang mga regulasyong ito ay nangangailangan ng masusing pagtatasa sa ilang mahahalagang parameter. Kailangang patunayan ng mga tagagawa na ang kanilang mga kahon ay kayang makapagtagal sa matitinding kondisyon, mapanatili ang ligtas na temperatura habang gumagana, at pigilan ang mga spark na lumabas. Tungkol naman sa IECEx certification, umaabot ng labindalawang buwan ang proseso para maisakatuparan. Dapat dumaan ang mga motor sa mahigpit na pagsusuri laban sa pagsabog kung saan sila ipinapailalim sa presyur na 1.5 beses na higit pa kaysa sa karaniwang nararanasan nila ayon sa gabay ng IEC 60079-1:2020. Ayon sa kamakailang datos mula sa IECEx, humigit-kumulang 85 porsiyento ng mga pasilidad sa sektor ng langis na refineriya at kemikal na produksyon ay humihingi na ngayon ng mga sertipikasyong ito para sa mga kagamitan na nakalagay sa mapanganib na lugar na kinategorya bilang Zone 1 at Zone 21. Ipinapakita ng ugoy na ito ang palagiang pagtaas ng kamalayan tungkol sa mga protokol pangkaligtasan sa mga industriyal na kapaligiran sa buong mundo.

CSA at UL na Sertipikasyon para sa Mga Kinakailangan sa Mapaminsalang Lokasyon sa Hilagang Amerika

Ang mga motor na lumalaban sa apoy na ginagamit sa buong Hilagang Amerika ay kailangang sumunod sa tiyak na regulasyon tulad ng CSA C22.2 No. 30 at UL 674 kapag ginagamit sa Class I, Division 1 at 2 na mapaminsalang lugar. Ang mga kinakailangang ito ay nagtatakda pa ng mas mahigpit na limitasyon sa mga puwang ng landas ng apoy kaysa sa inaasahan ng marami—mga 0.15mm para sa mapanganib na mga gas na nabilanggo bilang IIB at IIC, na mas makitid kaysa sa karaniwang 0.2mm na nakikita sa ilalim ng mga alituntunin ng ATEX. Alam ng mga eksperto sa industriya na mahalaga ito dahil ang mga maliit na pagkakaiba ay maaaring makaapekto sa kaligtasan sa mga pampasabog na kapaligiran. Ang kamakailang pagsusuri ng CSA noong 2023 ay nagpakita rin ng napakahusay na resulta: humigit-kumulang 92% ng lahat ng sertipikadong motor ang natutugunan ang bagong pamantayan sa pagsupress ng arko dahil sa mga bagay tulad ng naka-encapsulate na winding at espesyal na anti-static coating na inilapat sa panahon ng pagmamanupaktura.

Pagsasama-sama ng NEC, IEC, at Rehiyonal na Pamantayan para sa Kaugnay na Kagamitan Laban sa Apoy

Ang mga global na tagagawa ay patuloy na nag-aayos ayon sa ISO 80079-38:2016 upang mapagsama ang pagsunod sa NEC (NFPA 70), IECEx, at mga rehiyonal na balangkas. Ang pagsasama-samang ito ay nagpapababa ng mga gastos sa pag-sertipika sa iba't ibang bansa ng 25% (Frost & Sullivan, 2023) habang tinitiyak ang pare-parehong antas ng kaligtasan. Kasama sa mga pangunahing pinagsamang kriterya ang:

Proseso ng Sertipikasyon para sa Mga Motor na Elektrikal na Pambunot sa Apoy: Pagsubok at Dokumentasyon

Ang proseso ng sertipikasyon ay karaniwang dumaan sa apat na pangunahing yugto. Una ay ang pagsusuri sa disenyo na kadalasang tumatagal ng anim hanggang walong linggo. Susundin ito ng pagsubok sa pagsabog ng prototipo na tumatagal naman ng walong hanggang labindalawang linggo. Pagkatapos noon, ang mga pabrika ay dadaan sa audit na may tagal na apat na linggo. At sa huli, may patuloy na pangangasiwa sa produksyon sa buong lifecycle ng produkto. Ang mga organisasyon tulad ng TÜV Rheinland ay nangangailangan ng detalyadong dokumentasyon na tinatawag na Certification Technical Files. Dapat maglaman ang mga file na ito mula sa mga espesipikasyon ng materyales hanggang sa mga resulta ng thermal simulation, at kahit mga datos na nagpapakita kung paano lumalaban ang mga materyales sa korosyon sa loob ng sampung taon. Ang pagsusuri sa mga kamakailang pagsubok na isinagawa ng IECEx noong 2023 ay nagpakita ng ilang nakakalungkot na kalakaran. Halos dalawang ikatlo ng lahat ng kabiguan ng motor sa panahon ng mga pagsubok na ito ay nauugnay sa mga problema sa flamepaths matapos imitate ang limampung taon ng operasyon. Ito ay nagpapakita ng malalim na tanong tungkol sa kakayahan ng mga produkto na mapanatili ang kanilang integridad sa loob ng napakahabang panahon.

Pag-uuri ng Mapanganib na Kapaligiran: Pagsusunod ng Flameproof Motors sa Antas ng Panganib

Pag-unawa sa Class I (Gas) at Class II (Dust) na Mapanganib na Lokasyon

Ayon sa National Electrical Code (NEC), may dalawang pangunahing uri ng mapanganib na kapaligiran na nangangailangan ng espesyal na atensyon. Una, ang Class I na mga lokasyon kung saan naroroon ang masisindang gas, singaw, o likido. Isipin ang mga bagay tulad ng pag-iral ng methane sa mga mina o pagtagas ng propane sa panahon ng mga operasyon sa pagproseso ng kemikal. Pagkatapos ay mayroong Class II na tumutugon sa mga problema dulot ng combustible dust tulad ng pag-iral ng alikabok ng karbon, mga pasilidad sa imbakan ng butil, o kahit mga workshop na may metal powder. Ang mga lugar na ito ay nangangailangan ng mga espesyal na dinisenyong flameproof motors na nakakulong sa mga explosion resistant enclosure upang ang anumang panloob na pagsabog ay hindi magdulot ng malagim na pagsabog sa labas. Ayon sa mga kamakailang pag-aaral noong 2023, napakalaki ng kahalagahan ng mga klasefikasyong ito sa kaligtasan dahil ang mga hazard na Class I at II ay sanhi ng humigit-kumulang 68 porsiyento ng lahat ng aksidente dulot ng pagsabog sa industriya sa buong mundo. Dahil dito, napakahalaga ng pag-unawa sa mga kinakailangan ng NEC para sa sinuman na nagtatrabaho sa mga manufacturing o industrial na paligid.

Mga Pag-uuri ng Gas at Alabok (Mga Grupo C–G) at mga Pamantayan sa Pagpili ng Motor

Ang mga materyales ay higit pang hinahati sa mga subgroup batay sa kanilang katangian sa pagsisimula ng apoy:

Halimbawa, ang mga sangkap sa Grupo D (tulad ng singaw ng gasolina) ay may mas mataas na enerhiya ng pagsindak kaysa sa Grupo C (hydrogen), na nangangailangan ng mas masikip na pagitan ng mga sumpian sa mga takip ng motor. Pinapairal ng NEC 2023 ang mga pagkakaiba-iba upang mapataas ang epektibong pagpigil.

Pagpili ng Tamang Flameproof Electric Motor para sa Mga Panganib na Tumutukoy sa Lokasyon

Ang pagpili ng motor ay nakadepende sa uri ng zone at mga kondisyon ng kapaligiran:

• Zone 0/1 (gas) at Zone 21/22 (alikabok) : Nangangailangan ng Ex d-sertipikadong mga motor na may matibay na cast iron housing na makakatagal sa presyon
• Mga korosibong kapaligiran: Gumamit ng mga motor na may anti-abrasion coating at IP66 sealing
• Mga lugar na mataas ang vibration: Gamitin ang mga yunit na may palakas na bearings at shock-absorbent mounting system

Isang case study noong 2022 sa mga offshore drilling platform ay naiulat ang 92% na pagbaba sa mga insidente ng pagsindak matapos lumipat sa mga motor na espesyal na inuri para sa Zone 1 hydrogen (Group IIC) at pagkakalantad sa tubig-alat.

Mga Rating ng Klase ng Temperatura at Thermal Safety sa Mga Pampasabog na Kapaligiran

Kahalagahan ng Mga Rating ng Klase ng Temperatura (hal., T4) sa Pagpigil sa Pagsindak

Ang klase ng temperatura o rating ng T-class ay nagsasaad sa atin kung ano ang pinakamataas na temperatura na maaaring umabot sa ibabaw ng isang motor nang hindi nagdudulot ng problema sa mga lugar kung saan maaaring naroroon ang mga madaling sumindak na bagay. Halimbawa, ang mga motor na may rating na T4 ay hindi papayag na lumampas sa 135 degree Celsius ang temperatura ng kanilang ibabaw. Mahalaga ito dahil ang ethylene, na karaniwang makikita sa mga industriyal na paligid, ay kusang nasusunog sa paligid ng 150 degree. Kaya't may sapat na puwang para sa kaligtasan. Ang buong sistema ng mga rating na ito ay sinusuri ayon sa mga pamantayan na itinakda ng IEC 60079-0. Sinusubok ng mga tagagawa gamit ang tiyak na proseso upang matiyak na tugma ang lahat sa mga alituntuning itinadhana.

Control sa Temperature ng Ibabaw at ang Tungkulin Nito sa Ligtas na Operasyon

Ang mga advanced na sistema ng paglamig, mga di-nagniningas na haluang metal, at pinakamainam na mga landas ng daloy ng hangin ay tumutulong sa pagpapanatili ng ligtas na temperatura habang gumagana, kahit sa 95% na karga. Ang pagkakaluma ay nag-aambag sa 23% ng mga insidente sa mapanganib na lugar (Panelmatic, 2024), na nagpapakita ng kahalagahan ng epektibong disenyo ng thermal sa mga flameproof na motor.

Paghahambing ng Mga Rating ng T-Class sa ilalim ng ATEX, IECEx, at NEC Frameworks

Dahil sa mga maliit na pagkakaiba, ang lahat ng mga balangkas ay nangangailangan ng sertipikasyon mula sa ikatlong partido upang patunayan ang pagsunod.

Sapat na ba ang Karaniwang Rating ng T4 para sa Mataas na Panganib na Industriyal na Zona?

Ang mga pasilidad na kumakapwa sa mga gas sa Grupo IIB tulad ng propano ay karaniwang gumagana nang maayos sa mga motor na may rating na T4. Ngunit kapag dating sa hidroheno na napapangkat sa ilalim ng Grupo IIC, mas nagiging mahirap ito dahil ang gas na ito ay nasusunog sa mas mababang temperatura. Dahil dito, maraming industriyal na setup ang nagtatakda na ngayon ng mga motor na T5 na may rating hanggang 100 degree Celsius o kahit mga modelo ng T6 na aabot lamang sa 85 degree. Nakita namin ang isang medyo malaking pagtaas sa demand para sa mga sertipikadong yunit na T5 sa mga terminal ng liquefied natural gas kamakailan. Ang mga numero ay nagpapakita ng humigit-kumulang 40 porsiyentong pagtaas simula noong unang bahagi ng 2022, na maintindihan naman dahil ang mga tagapagregula ay mas agresibong humihiling ng mas mahusay na protokol sa pamamahala ng init sa mga industriya kung saan ang anumang spark ay maaaring magdulot ng kalamidad.

Mga Tunay na Aplikasyon at Hinaharap na Tendensya sa Teknolohiya ng Flameproof (Ex d) Motor

Mga Pag-aaral na Kaso: Pagganap ng Flameproof Motor sa Industriya ng Langis at Gas, Kemikal, at Pagmimina

Ang mga pagpapabuti sa kaligtasan mula sa mga flameproof motor ay nagbago ng laro sa iba't ibang mapanganib na industriyal na kapaligiran. Ayon sa GlobeNewswire noong nakaraang taon, ang mga oil refinery na sertipikado ayon sa mga pamantayan ng ATEX ay nakaranas ng halos 12 porsiyentong pagbaba sa mga insidente sa kaligtasan nang lumipat sila sa mga Ex d motor system. Sa ilalim ng mga mina, pinapanatiling ligtas ng mga espesyalisadong motor na ito ang kapaligiran sa pamamagitan ng pagkulong sa anumang mga spark sa loob na maaaring magpaso sa tipikal na pag-iral ng alikabok sa ilalim ng lupa. Umaasa rin ang mga pasilidad sa pagpoproseso ng kemikal sa mga ito upang mahawakan ang mga sensitibong halo ng solvent nang hindi pumuputok. Ang mga numero ay sumusuporta naman dito nang husto—ang mga operasyon sa pagmimina na nag-install ng mga Ex d motor ay nakarehistro ng humigit-kumulang 17 porsiyentong mas kaunting downtime dahil sa sunog, na maintindihan naman kapag isinasaalang-alang kung magkano ang pera na nawawala sa oras ng produksyon.

Matalinong Sensor at Real-Time Monitoring sa Modernong Ex d Motor

Ang mga modernong motor na lumalaban sa apoy ay may mga sensor na kumakonekta sa Internet of Things (IoT) na nagbabantay sa temperatura, pag-vibrate, at integridad ng selyo nang real time. Ang datos na ito ay nagpapabilis sa predictive maintenance, na nagpapababa ng hindi inaasahang pagkabigo ng 25%sa mga pasilidad sa pagpoproseso ng gas at nagpapabuti ng katiyakan sa operasyon.

Mga Pag-unlad sa Pagtatali, Paglaban sa Korosyon, at Kahusayan sa Enerhiya

Ang mga selyo ng stainless steel na flamepath ay nakapagpapakita ng paglaban sa korosyon na 150% mas mataas kaysa sa karaniwang materyales sa mga offshore na kapaligiran. Kasama ang encapsulated windings at low-friction bearings, ang mga pagpapabuti na ito ay nakakatulong sa pag-abot ng antas ng kahusayan na IE4—na nakakamit ng mataas na performance sa enerhiya nang hindi sinisira ang proteksyon laban sa pagsabog.

Pananaw sa Hinaharap: Digital na Pagsunod at Marunong na Mga Sistema ng Flameproof Motor

Ang bagong teknolohiyang digital twin ay nagbibigay-daan sa virtual na pagsusuri ng mga pagsusulit sa pagsabog, na nagpapabilis sa proseso ng sertipikasyon ng 40%para sa mga pasadyang disenyo ng Ex d motor. Ang AI-driven thermal modeling ay higit na mapapino ang pag-alis ng init sa kompakto, sa mga susunod na henerasyong motor, lalo na yaong idinisenyo para sa mga sistema ng fuel na batay sa hydrogen kung saan mas mataas ang panganib ng pagsindak.

FAQ

Ano ang mga flameproof na motor na elektriko?

Ang mga flameproof electric motors ay dinisenyo upang pigilan ang pagsabog sa loob at maiwasan ang pagsindak sa labas sa mga mapanganib na kapaligiran.

Paano pinipigilan ng flamepath seals ang pagsindak?

Ginagamit ng flamepath seals ang mga serrated joint at mga gasket na lumalaban sa korosyon upang lumikha ng mga magulong landas, na nagpapataas ng pag-alis ng init at nagbabawal ng pagsindak sa labas.

Anong mga pamantayan ang dapat sundin ng mga flameproof electric motors?

Dapat sumunod ang mga flameproof motor sa mga internasyonal na sertipikasyon tulad ng ATEX, IECEx, CSA, at UL standards upang matiyak ang ligtas na operasyon sa mapanganib na lokasyon.

Ano ang kahalagahan ng T-class ratings?

Ang T-class ratings ay nagpapakita ng pinakamataas na temperatura ng ibabaw ng mga motor upang matiyak na ligtas itong gumagana sa mga kapaligiran na may mga madaling masindak na sangkap.
